QDI PX486SOJ OPTi 495SLC 486 Vesa Local Motherboard

Das fast quadratische Motherboard von QDI verfügt über keinen ZIF (Zero-Insertion-Force) Sockel (mit Arretierungshebel), sondern über einen etwas einfacher gehaltenen LIF-Sockel (Low-Insertion-Force), der alle 486er CPU’s mit 5 Volt Spannung aufnimmt, auch die Overdrive Modelle inkl. den Pentium Overdrive. Auf 3.x Volt CPU’s wie den DX4 muss man hier leider verzichten (oder aber einen Zwischensockel mit Spannungswandler benutzen), aber mit einem DX2-66MHz bestückt, vielleicht auf 80MHz übertaktet, lässt sich ein schnelles Vesa-Local-Bus System realisieren.

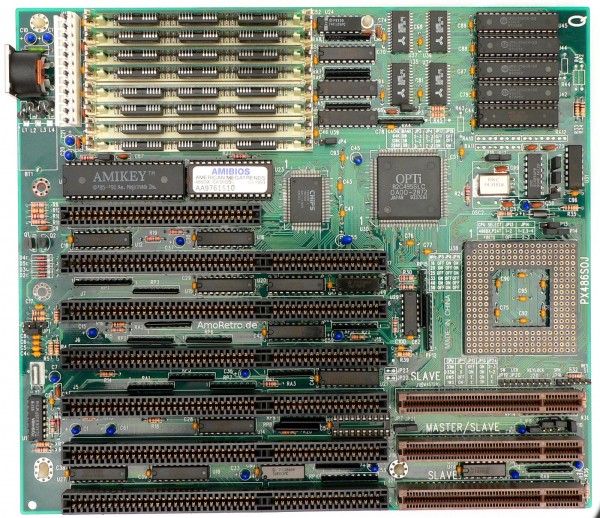

Interessant ist, dass ein Teil des Cachefeldes bereits auf dem Motherboard verlötet ist (128KB). Auf dem Bild zu sehen ist der volle Ausbau mit 256KB inkl. Tag-RAM. Das Motherboard verfügt über einen externen Batterieanschluß, was die Verwendung von Batterypacks erlaubt.
