TAM/33-O0 (OPTi Chipset) 386 Cache Motherboard

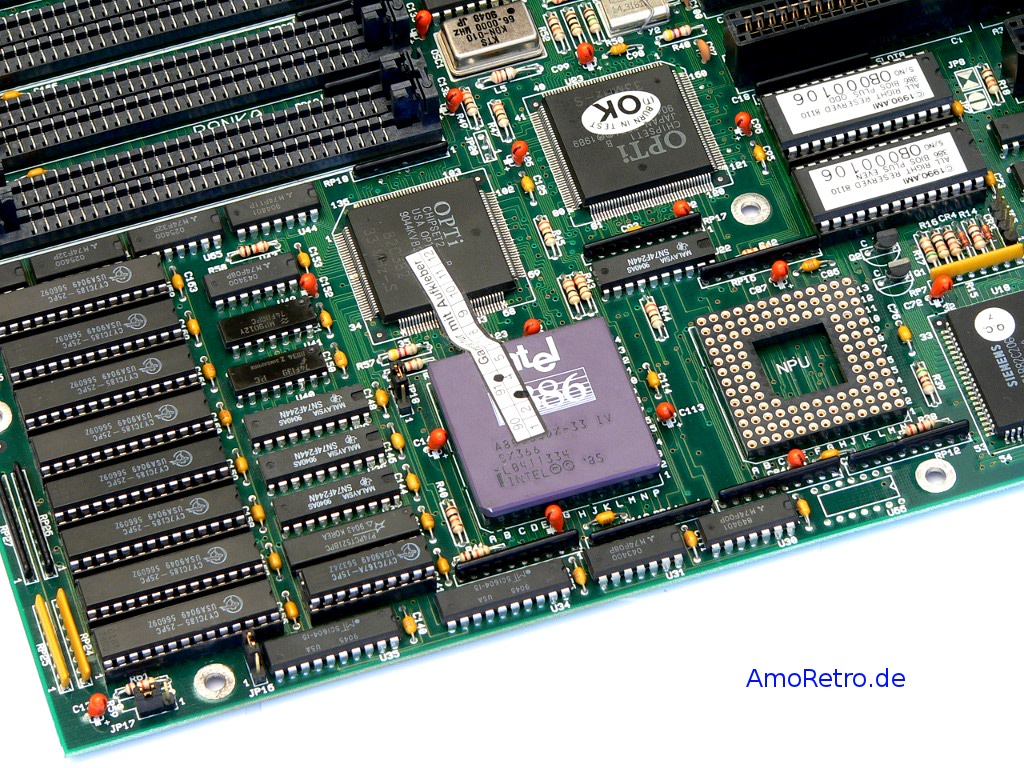

Das TAM/33-O0 ist ein ausgewachsenes Baby-AT Motherboard der gehobenen 386er Klasse. Es bietet ein Cachefeld und einen Intel 386DX-33MHz Prozessor, ein Sockel für den numerischen Coprozessor ist vorhanden. Neben 5x 16-Bit ISA-Slots stehen auch 2x 8-Bit ISA / XT Slots zur Verfügung. Unterhalb der Speicherbänke ist ein Steckplatz für eine EMS-Speichererweiterungskarte zu sehen. Das Board bsetzt auf den flotten OPTi Chipsatz, den I/O Part übernimmt der altehrwürdige 82C206 Chip (neben dem NPU/FPU Sockel), in diesem Fall von Siemens gefertigt. Das Board erreichte mich in einem tollen Zustand, leider hat der 4,8V Tonnenakku schon angefangen sein Unwesen zu treiben. Gerade noch rechtzeitig konnte ich ihn entfernen, so ist keine einzige Leiterbahn zerstört. Das Board hat natürlich einen externen Batterieanschluß, so dass einem heutigen Betrieb im Retrorechner nichts mehr im Wege steht. Toll ist auch der händlerversiegelte Prozessor, datiert auf den Auslieferungsmonat 4 / 1991. Ein wirklich schönes Stück Technik, ganz anders als die späten Budgetboards, die viel höher integriert waren.

Zum Board habe ich das sehr ausführliche Originalmanual und die Originalverpackung. Ein Blick auf das letzte Bild zeigt recht deutlich den exzellenten Erhaltungszustand des Boards:

3 Gedanken zu „TAM/33-O0 (OPTi Chipset) 386 Cache Motherboard

  • 30. August 2019 um 19:32
    Permalink

    Hello,
    I just got this motherboard with an amd 386D33 on it. Sadly the battery leaked and I have to replace it with an external battery. Sadly, I don’t know where is the connector. Is it possible to send me the diagram and jumper settings from the manual? Are there some drivers?
    Thank you very much,
    Augustin

    Antwort
    • 2. September 2019 um 23:11
      Permalink

      Hi Augustin,

      my last answer was filtert because i posted a URL.
      So here is the text version. 😉
      They motherboard is a AUVA TAM33. Search for it in combination with „th99“ and you’ll get all the Information you need. But so much: the connector you are loocking for is JP6. Please use a multimeter to check the right polarity.

      Mathias

      Antwort
  • 14. Dezember 2015 um 12:44
    Permalink

    Hi, I was wondering if you can make a pdf version of your TAM/33-O0 (OPTi Chipset) 386 Cache Motherboard manual available.

    Cheers

    Antwort
